변압기

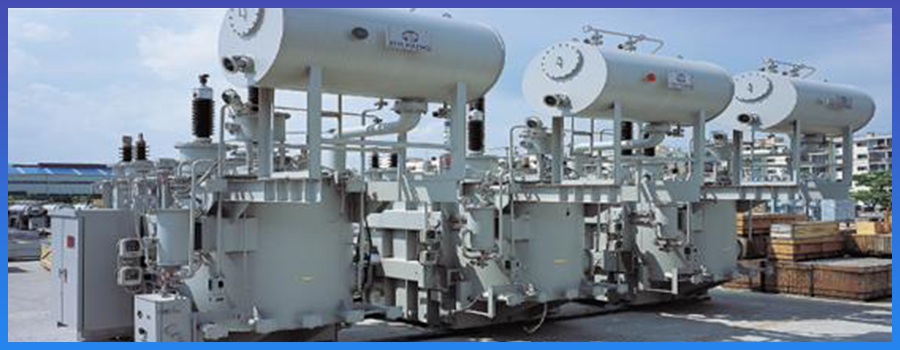

유입변압기

이미지명

개요

효성의 유입 변압기는 다 년 간에 걸쳐 습득한 노하우를 바탕으로
반도체, 제강, 석유화학 등 국가의 핵심산업에 안정적인 전력 솔루션을 공급하고 있습니다.
가격경쟁력을 갖춘 고효율의 친환경 변압기의 개발과 생산을 통해명실상부한 변압기 선두업체로 고객의 수요에 대응하고 있습니다.

특징

  • 우수한 설계기술

전계 및 자계 해석기술을 이용한 절연설계와 최적의 냉각구조 설계로 고신뢰성을 확보했습니다.
컴퓨터 프로그램을 이용한 최적화 설계로 경제적이며 고효율의 변압기 설계를 실현했습니다.

  • 용이한 점검 및 유지보수

컴팩트한 설계로 소형화 및 경량화를 실현했습니다. 고 신뢰성의 부품을 엄선해 사용함으로써 유지비용을 절감했습니다.

  • 강한 단락기계력(Higher Short-circuit Strength)

지속적인 연구와 철저한 시험을 거쳐 설계함으로써 단락 시
발생하는 전자기계력, 외부충격 및 이상진동 등에 대해 높은 내구성을 지니고 있습니다.

  • 고강도 절연

권선과 대지 간의 적은 정전용량과 절연구조의 적절한 조화로 충분한 절연강도를 확보했습니다.

  • 전력 IT와의 연계

전력설비(변압기, GIS, 배전반)의 설계에서 제작, 설치, 유지, 보수에 이르기까지 40여 년간 축적된 기술력과 노하우를 바탕으로 효성의 신개념 예방진단 시스템에 변압기를 연계할 수 있습니다. 부분방전, 절연유 열화, OLTC 모니터링, 절연유 온도, 냉각팬 운전상태 등을 실시간 전송받아 기기의 상태진단 및 점검주기를 파악하는 데 활용할 수 있습니다.

생산범위

생산범위
50,000kVA 이하, 66kV 이하
  • 방열구조

절연유가 순환할 수 있는 수직유로를 가진 얇은 냉각철판으로 제작되며 각 방열관은 평행한 두 장의 냉각철판을 용접하여 제작됩니다.
방열관의 길이는 탱크의 높이에 따라 결정되며 용접 유무에 따라 분리형과 일체형이 있습니다.
방열판의 다양한 조합으로 맞춤 설계가 가능하며 분리형의 경우 운반 시 방열기의 분리가 가능합니다.

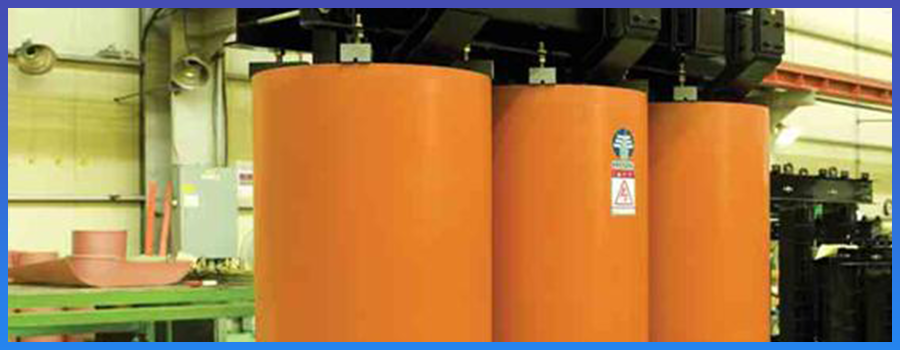

몰드변압기

이미지명

안전하고 소음이 적어 반영구적으로 사용할 수 있는 효성의 몰드 변압기는 설치조건에 제약이 있는 장소나 화재예방이 중요시되는 장소,
고신뢰성과 친환경성, 내환경성이 요구되는 장소에 적합합니다.

  • 01

    General Cast Resin Transformer

개요

국내 최초로 몰드 변압기 개발에 성공한 효성은 ISO와 국제공인기관 CESI의 인증을 획득했으며,
2000년 난연성시험(F1), 2008년 고온가속열화시험(IEEE std C57.12.60-1998 & RS C 0018-2006) 및
내진시험(IEEE Std 344-1987, Q-Class)을 국내 최초로 연속 합격함으로써 품질 및 기술력을 다시 한번 입증했습니다.

특징

우수한 난연성 (Fire Resistant)

  • Epoxy Resin의 자기소화성 특성으로 인해 전기 아크에 의한 화재나 폭발의 위험이 없습니다.

강한 단락기계력 (Higher Short-circuit Strength)

  • 몰드 변압기 권선은 고진공 하에서 Epoxy Resin으로 주형되어 단락 시 발생되는 전자기계력, 외부 충격 및 이상진동 등에 대해 높은 내구성을 지니고 있습니다.

소형화 및 경량화 (Compact Size)

  • 우수한 절연성능 및 내열성을 지닌 절연물을 사용함으로써 소형화 및 경량화를 실현했습니다.

저손실, 저소음(Low Loss & Low Noise)

  • 저손실 규소강판, 코일 소형화 및 최적설계(Optimum Design)를 통해 저손실, 저소음을 실현했습니다.

용이한 점검 및 유지보수 (Maintenance Free)

  • 간단한 구조 및 탁월한 내습성 등으로 인해 절연성능의 저하가 없어 점검 및 유지보수가 용이합니다.

친환경 제품 (Environmentally Safe)

  • 높은 재활용율 및 환경오염물질(오일 및 가스 누출 등)이 없는 친환경성 제품입니다.

효성 몰드 변압기의 특징

  • 몰드 변압기의 주 절연물인 Epoxy Resin을 당사 표준 절연종별인 F Class(155℃)보다 높은 H Class(180℃)를 적용함으로써 열적 기대수명을 3배 이상 획기적으로 증가시켰습니다.

  • 변압기 용량 및 부하 용도에 따른 다양한 Coil Structure 선정이 가능합니다.

  • 제작공정 중 권선의 전기적, 기계적 성능을 좌우하는 주형공정에 대한 Batch별 Tg Test, ASH Contents 등의 중간검사를 추가 실시하여 품질관리 활동을 강화하고 있습니다.

  • 현장에서 발생한 다양한 이상현상에 대한 기술지원 및 24시간 내 A/S를 실시함으로써 고객만족을 실현하고 있습니다.

주요 설치 장소

화재예방이 중요시되는 장소

  • 아파트, 오피스텔, 호텔, 쇼핑센터, 병원 등 공공시설물

고신뢰성이 요구되는 장소

  • 원자력발전소, 통신설비, 제조공장(반도체, 자동차, 화학 등)

친환경성과 내환경성이 요구되는 장소

  • 풍력발전 시스템, 수력발전 시스템, 태양열발전 시스템 등

설치조건에 제약이 있는 장소

  • LNG선 및 전기추진선, 지하철, 컨테이너 크레인 등

TECHNICAL DATA 및 외형치수

  • 원하는 사양에 대해 Download 코너에서 전압별, 용량별로 확인할 수 있습니다.

사양

구분 출력
설치장소 옥내
정격 전압(KV) 1차 전압 및 탭 전압 23.6F-22.9R-21.9-19.9 6.9F-6.6R-6.3~6.0~5.7
3.4F-3.3R-3.15-3.0-2.85
2차 전압 6.6/3.3 0.38-0.22 0.22-0.11 0.38-0.22
상수 3상 3상 1상 3상
표준결선 △-△ △-Y 단상3선 △-Y
정격 용량 (KVA) 75 75 75
100 100 100
150 150 150
200 200 200
300 300 300
500 500 500
750 750 750
1000 1000 1000
1500 1500 1500
2000 2000 2000
3000 3000 3000
4000 4000 4000
5000 5000 5000
7500
10000
15000
20000
주파수 60Hz, 50Hz
절연 계급 1차 : F종, B종 2차 : F종, B종
권선온도 상승 1차 : 100℃, 80℃ 2차 : 100℃, 80℃
적용 규격 IEC, ANSI, NEMA, DIN, JEC
절연강도 전압 클래스 20kV 6kV 3kV 0.4kV 이하
상용주파내 전압 50kV 20kV 10kV 3kV
충격내 전압(BIL) 95/125kV 60kV 40kV -
  • 1. 상기 사양 외의 변압기는 주문에 의해 제작 가능합니다.

  • 2. 170BIL 3상 36kV, 40MVA(자냉식)까지 제작 가능합니다.

  • 02

    High Efficiency Cast Resin Transformer

개요

변압기에 사용되는 철심의 재질을 방향성규소강판(CGO)을 대신하여 “자구 미세화 방향성 규소강판”을 사용하여 부하손실을 최소화함으로써 제품의 고효율화를 이룬 변압기입니다.

※ 지식경제부고시 제2012-227호
「에너지이용 합리화법」 제15조 등에 따른 “효율관리기자재 운용규정”에 의거 고효율에너지기자재 보급을 활성화하기 위하여 일정기준
이상 제품에 대하여 인증하여 주는 효율보증제도

특징

  • 소음값을 KS규격 대비 7~10dB 이상 낮춰 사용환경을 획기적으로 개선했습니다.

  • 고조파(K-Factor7) 특성 강화 및 연속 과부하내량 특성(15%)을 지니고 있어 특수부하 사용 시에도 문제가 없습니다.

  • 일반 몰드 변압기 대비 매년 30%이상의 전기요금 절감효과가 있어 장기적으로 비용절감의 효과가 발생합니다.
