감속기

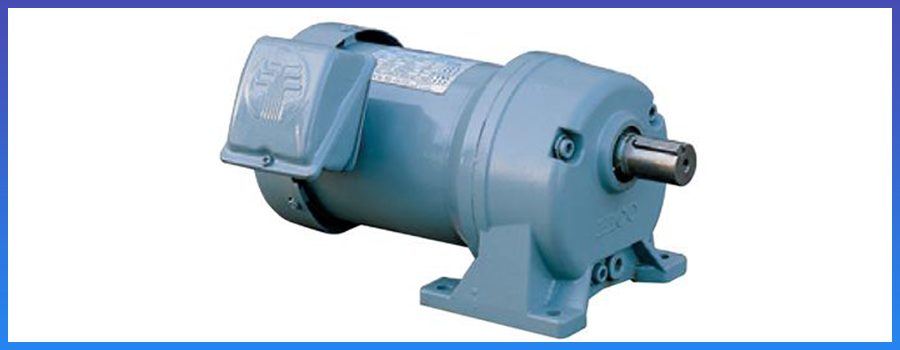

Parallel Shaft 기어드모터 (F, RP series)
개요
이상적인 구조와 치형설계를 통해 효성의 F 시리즈 RP 시리즈는 뛰어난 내구성과 안정성을 확보하였습니다.
대표적인 헬리컬 기어드 모터의 제품군인 F 시리즈는 최고의 수명과 성능을 구현하기 위해 AGMA II Class(S.F=1.4~2.0)
기준에 맞게 제작되었고 RP시리즈는 기어드 모터의 표준형 제품으로 최고의 안정성과 내구성을 자랑합니다.
이외에도 0.4kW ~ 75kW까지 입력동력과 감속비가 다양한 제품을 공급하고 있을 뿐만 아니라
모든 부품을 모듈화하여 유지보수가 용이합니다.
특징
소형, 경량화
출력축의 반부하측 베어링을 DX Bush를 사용하여 극소형화와 경량화(0.4kW ~ 3.7kW)를 이루었고,
컴퓨터를 이용하여 프레임을 최적화함은 물론 높은 강성을 유지하며 제품 컴팩트화
고효율, 고정숙성
컴퓨터에 의한 최적설계와 모든 기어의 연마를 통한 저소음화와 97% 이상의 고효율화를 보장하며 수명과 강도 증가
자유로운 취부
윤활재로 그리스를 사용하여 완전밀폐함으로써 취부를 자유롭게(0.4kW ~ 3.7kW)했으며,
오일의 누유 방지를 위해 고급 오일실과 자체개발한 특수 봉입장치 사용
내구성
안전율은 AGMA II Class(S.F=1.4~2.0) 기준을 수용하고 있으며 신뢰성 높은 제품의 내구성 보증
소형, 경량화
이상적인 강도분배 설계를 통해 소형화와 경량화를 실현했으며 취급이 용이
저소음, 정합성
기어의 치합음을 낮출 수 있는 기어 설계와 최상의 설비를 이용해 고정밀도로 기어를 제작함으로써 원활한 운전과 저소음화 실현
장수명화
윤활성이 좋고 유동성이 높은 장수명의 그리스 사용으로 20.000시간 동안 수리 및 유지보수가 불필요
설치의 편이성
그리스 윤활로 제품을 완전 밀폐시킴으로써 자유자재로 설치할 수 있어 설치상의 제약이 적음
신속한 납기
표준화된 전부품을 반제품화하여 확보함으로써 수용가의 요구에 신속히 공급
생산범위
| F시리즈 | RP시리즈 |
| 모터의 전력범위 | 모터의 전력범위 |
| 0.4 ~ 3.7kW(4P기준) / 5.5 ~ 75kW(4P 기준) | 0.4 ~ 3.7kW(4P 기준) |
| 기어의 감속비 | 기어의 감속비 |
| 5:1 ~ 90:1 / 5:1 ~ 30:1 | 5:1 ~ 90:1 |
| 출력 | 출력 |
| 19~350rpm / 58~350rpm | 19~350rpm |

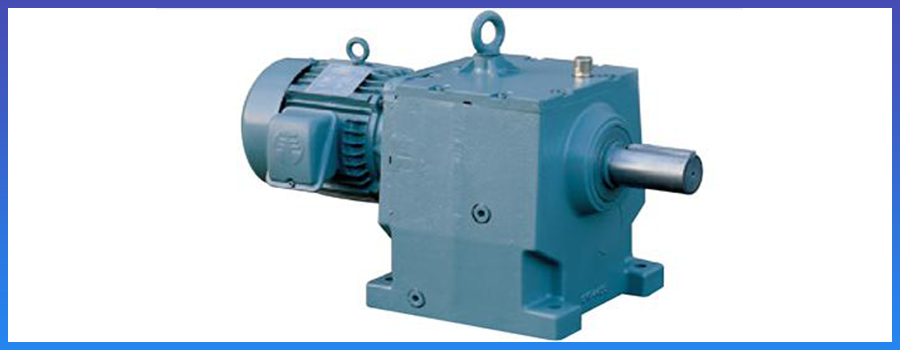

Parallel Shaft, 기어드 모터 (H series)
개요
효성의 H 시리즈는 모든 구동 시스템에 최적화된 크기와 최고의 동력 전달성을 제공하는 헬리컬 기어드
모터 제품군입니다. 케이스 일체화를 통해 고강도와 최적화를 구현했으며 최고의 정도와 수명을 요구하는 설비에 최적입니다.
특징
베어링 하우징을 일체화
출력측에 볼트로 고정된 커버가 없고 케이스가 축단하중(Overhung Load)나 쓰러스트 하중 (Thrust Load)를 충분히 지탱
진동을 흡수하고 기어 치합음을 낮추는 케이스와 기어 설계 및 최상의 설비를 이용한 고정밀도의 기어 제작을 통해 원활한 운전과 저소음화 실현
단 한번의 기계 세팅으로 모든 베어링 하우징을 동시에 가공하므로 고정밀도 실현
현장의 설치조건에 따라 자유자재로 설치가 가능하므로 설치상의 제약이 적음
기존제품에 비해 부품수를 대폭 줄임으로써 동작 중 발생하는 문제(Running Trouble)를 현저히 줄임
표준화된 부품을 확보함으로써 수용가의 요구에 따라 신속히 공급
생산범위
| 모터의 전력범위 | 기어의 감속비 | 출력 |
| 3.7 ~ 75kW(4P기준) | 40:1 ~ 120:1 | 15~44rpm |

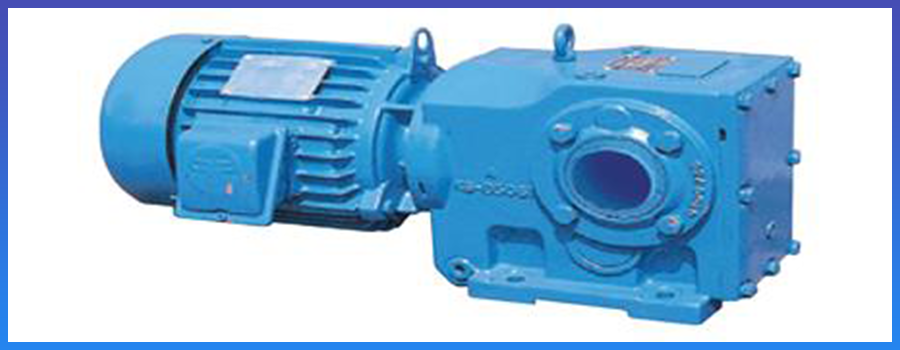

Right Angle 기어드 모터 (K series)
개요
헬리컬 기어와 베벨 기어로 구성된 기어드 모터인 효성의 K 시리즈는 97% 이상의 고효율화를 실현한 데 이어 진동은 흡수하고
기어의 치합음은 낮추는 케이스와 기어 설계를 통해 원활한 운전과 저소음화를 실현함으로써
원재료 이송용 어플리케이션에 많이 적용되고 있습니다.
특징
진동은 흡수하고 기어의 치합음은 낮추는 케이싱과 기어 설계 외에도 최상의 설비를 이용한 고정밀도의 기어를 제작함으로써 원활한 운전과 저소음화 실현
현장의 설치조건에 따라 자유자재로 설치가 가능하므로 설치상의 제약이 적음
견고한 주물 하우징과 축단 하중을 고려한 출력 베어링을 통해 고강도 실현
중공축과 중실 축, Foot Mounting, Flange Mounting, Shaft Mounting 제공 가능
표준화된 부품을 확보함으로써 수용가의 요구에 신속히 공급가능
생산범위
| 모터의 전력범위 | 기어의 감속비 | 출력 |
| 0.4 ~ 55kW(4P기준) | 5:1 ~ 120:1 | 15 ~ 350rpm |

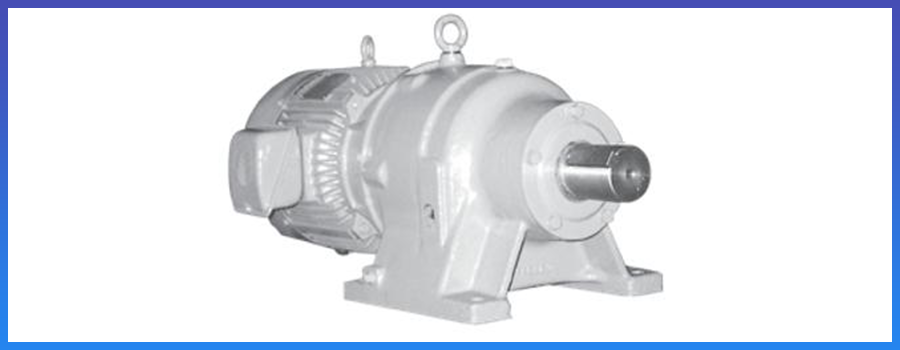

Planetart 기어드 모터(P series)
개요
유성 감속기 제품군인 효성의 P 시리즈는 유성치차의 하중분배와 케이싱의 소형화를 통해 경량화를 구현했으며,
1,000,000:1의 고감속비를 실현하여 사용자 요구에 충분히 대응하고 있습니다.
총 11개의 프레임으로 구성되어 사용환경에 맞게 손쉬운 제품선정이 가능합니다.
특징
여러 개의 유성치차에 의한 힘에 분배와 동심축에 의한 케이싱의 컴팩트화로 소형화와 경량화를 구현했으며,
내구성 및 절연성이 우수한 효성 모터를 사용하여 체적이 적음
치차의 치형을 이상적인 치형으로 수정하고 고급 합금강을 사용하여 침탄 열처리한 후 치(Tooth)를 연마하여 치합손실이 줄어 고효율성 보장
태양치차의 강도는 동력이 같은 급의 일반 기어드 모터와 동일한 반면 여러 개의 유성치차에 의해 동력이 분배되므로 일반 기어드 모터보다 수명은 배 이상이며 소음이 매우 적음
입출력이 동심으로 대칭구조를 이루고 있어 특수공구 없이 분해 및 조립이 손쉬움
유성치차에 의한 감속으로 1,000,000:1이상의 고감속비로 소형화 및 경량화가 가능하며 컴퓨터에 의한 설계로 높은 신뢰도 보장
생산범위
| 모터의 전력범위 | 기어의 감속비 | 출력 |
| 0.4 ~ 75kW(4P 기준) | 40:1 ~ 600:1 | 3 ~ 44rpm |
